Odstredivý ventilátor TROTEC TFV 300

Robustné riešenie ventilátora pre vysoký tlak.

5439 € s DPH

Skladové číslo: TR1510002030

Dostupnosť Dostupnosť: 2 až 3 týždne

Výrobca: TROTEC

HomeCredit - splátková kalkulačka

Pre svoju veľkú kapacitu prívodu vzduchu s vysokým tlakom vzduchu je TFV 300 vhodný pre širokú škálu ventilačných aplikácií v priemysle a stavebníctve, napríklad na čistenie nádrží, zváračské práce v kanalizáciách a potrubných systémoch alebo na tesniace a podlahové práce podzemné garáže.

Agresívne prostredie nemá na toto kvalitné zariadenie vplyv, pretože odstredivý ventilátor je integrovaný v robustnom oceľovom kryte s práškovou farbou s vysoko odolným dvojzložkovým náterom. Všetky požadované druhy ocele sú voliteľne k dispozícii.

Na rozdiel od axiálnych ventilátorov tento výkonný radiálny ventilátor dopravuje vzduch kolmo na os obežného kolesa podľa princípu odstredivky, v ktorej je vzduch tlačený smerom von a stlačený v špirálovitej skrini. Táto technológia zaisťuje nielen vysoký dopravný tlak, ale tiež robí ventilátor necitlivý na silne znečistené ovzdušie s vysokým podielom prachu.

Okrem bezrámovej štandardnej verzie môžeme voliteľne dodať aj TFV 300, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele a robustných transportných koliesok, ktoré vám ponúkajú maximálnu mobilitu a sú ideálne na použitie na často sa meniacich miestach.

graf vypoctu
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo najbližšej nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.

obrazok vypoctu

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

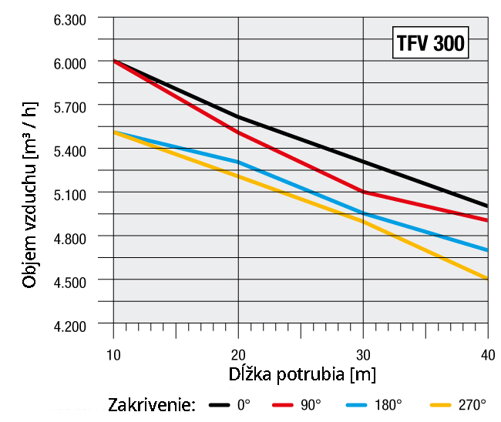

Objem vzduchu vo vzťahu k dĺžke potrubia:
objem a dlzka

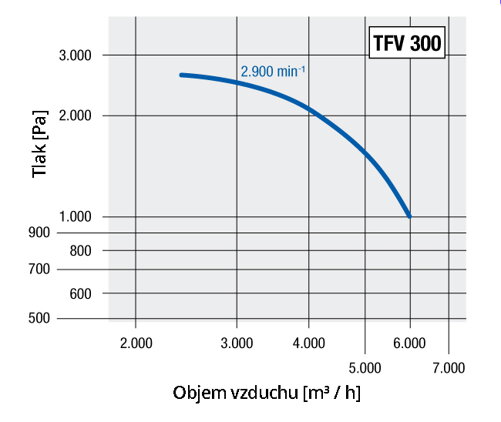

Výkonová krivka na strane tlaku:
tlak a objem

Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 7 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 5 000
-Pa: 1 900
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 27
-km / h: 97,2
Ventilátor
-Rýchlosť ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2800 Pa
-Teplota dopravníka max.: 80 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 4 kW
-Odporúčaná ochrana: 16 A / ochranný spínač motora
-Menovitý prúdový odber: 8,6 A
Elektrické pripojenie
-Konektor: CEE 16 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 300 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 77 dB (A)
-Vzdialenosť 3 m: 71 dB (A)
Rozmery
-Dĺžka: 1 000 mm
-Šírka: 700 mm
-Výška: 830 mm
-Váha: 150 kg

Vlastnosti a funkcie
Návrh bývania
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
