TFV 600 je navrhnutý pre veľkú prepravnú kapacitu s vysokým protitlakom aj pri dlhých dopravných trasách cez niekoľko vzájomne prepojených hadíc pre leteckú dopravu.
Vďaka tomu je TFV 600 ideálnym dopravníkovým ventilátorom na vetranie potrubných systémov alebo tunelov, na zváračské práce alebo na tesnenie a podlahové úpravy v stavebníctve.
Aj pri dlhej 50-metrovej vzdialenosti hadíc s niekoľkými ohybmi zaručuje tento výkonný radiálny ventilátor vysoký objem vzduchu, pretože na rozdiel od axiálnych ventilátorov dopravuje TFV 600 vzduch kolmo na os obežného kolesa podľa princípu odstredivky, v ktorej vzduch je stlačený smerom von.
Táto technológia zaisťuje nielen vysoký dopravný tlak, ale tiež robí ventilátor necitlivý na silne znečistené ovzdušie s vysokým podielom prachu.
Odstredivý ventilátor tohto kvalitného prístroja, ktorý je kompletne vyrobený v Nemecku, je integrovaný do robustného oceľového krytu s práškovou farbou s vysoko odolným dvojzložkovým náterom. Neprekáža mu jeho použitie v agresívnom prostredí. Kryt je voliteľne k dispozícii zo všetkých požadovaných druhov ocele.

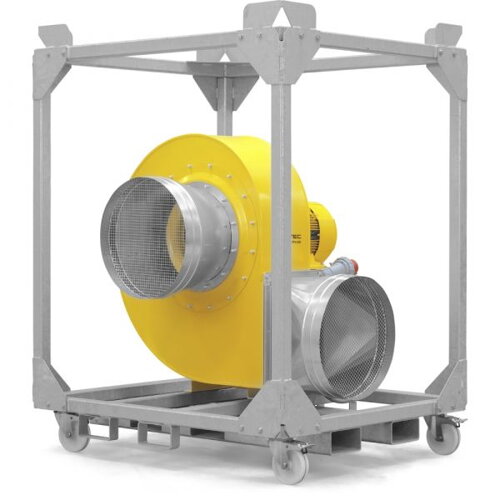

Okrem štandardnej verzie bez rámu je voliteľne k dispozícii aj model TFV 600, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavom. Transportný rám vám ponúka nielen maximálnu mobilitu pre použitie na často sa meniacich miestach, ale je možné ho aj dvakrát zložiť, aby sa šetrilo miesto počas prepravy alebo skladovania.
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo najbližšej nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

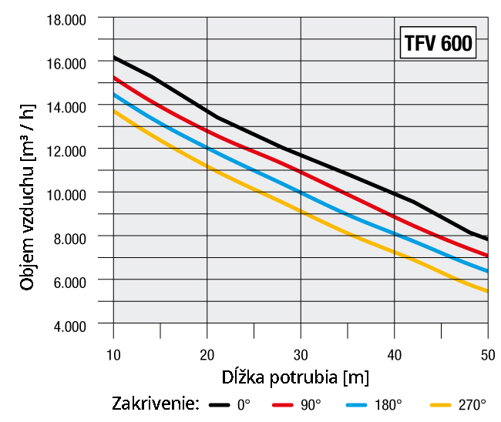

Objem vzduchu vo vzťahu k dĺžke potrubia:

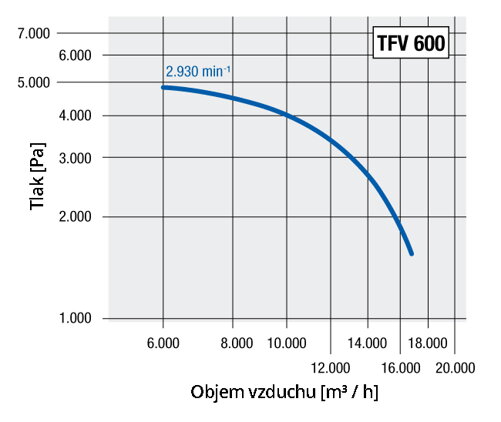

Výkonová krivka na strane tlaku:
Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 16 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 10 000
-Pa: 4 000
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 21
-km / h: 75,6
Ventilátor
-Rýchlosť ventilátora: 1
Tlak vzduchu
-Stupeň max.: 4 900 Pa
-Teplota dopravníka max.: 80 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 18,5 kW
-Odporúčaná ochrana: 32 A / ochranný spínač motora
-Menovitý prúdový odber: 34 A
Elektrické pripojenie
-Konektor: CEE 63 A
- Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 515 mm
-Hrdlo výfuku: 515 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 84 dB (A)
-Vzdialenosť 3 m: 78 dB (A)
Rozmery
-Dĺžka: 1 305 mm
-Šírka: 1 250 mm
-Výška: 1 170 mm
-Váha: 233 kg
Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
| Výrobca: | Trotec |
| Prevedenie: | Radiálny |
| Hlučnosť: | 84 dB |
| Počet rýchlostí: | 1 |
| Príkon: | 18500 W |
| Diaľkové ovládanie: | Nie |
| Svetlo: | Nie |
