Či už je to veľkoobjemové vetranie kanalizačných a potrubných systémov alebo tunelov, zváračské práce alebo tesnenie a pokládka podláh v stavebníctve - vysokotlakový radiálny ventilátor TFV 900 je na tieto úlohy ideálne vybavený, pretože dopravuje až 25 000 m³ / h vzduchu aj cez pripojené hadice na prepravu vzduchu na veľmi dlhých dopravných linkách s vysokým spätným tlakom a je navrhnutý tak, aby bol mimoriadne stabilný v náročných prevádzkových podmienkach.
Agresívne prostredie nemá na toto kvalitné zariadenie vplyv, pretože odstredivý ventilátor je integrovaný v robustnom oceľovom kryte s práškovou farbou s vysoko odolným dvojzložkovým náterom. Všetky požadované druhy ocele sú voliteľne k dispozícii.

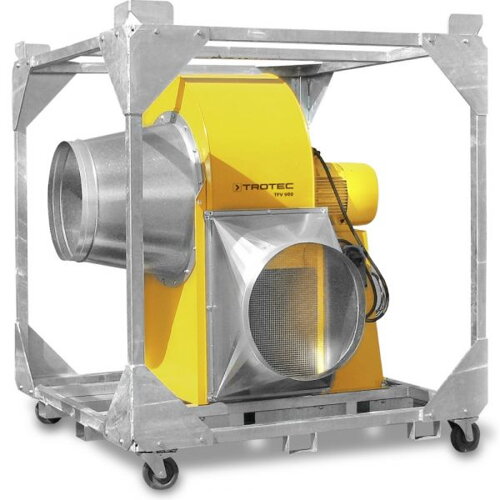

Okrem bezrámovej štandardnej verzie môžeme voliteľne dodať TFV 900, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavu. Transportný rám vám ponúka maximálnu mobilitu a je ideálny na použitie na často sa meniacich miestach.
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo najbližšej nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.

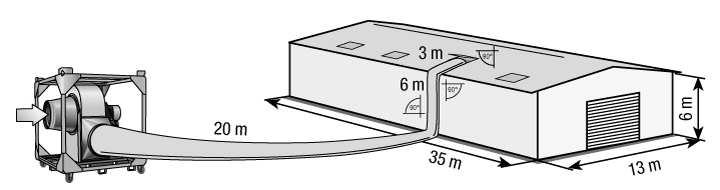

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m³ / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

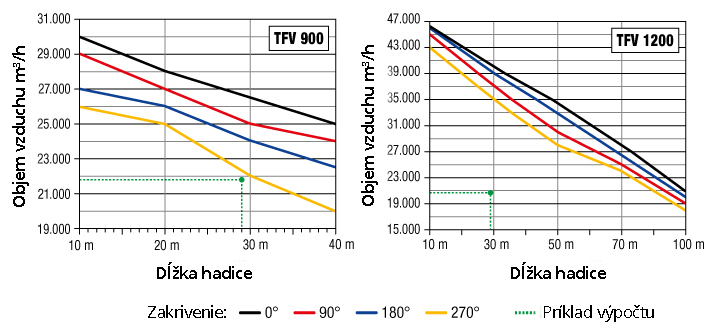

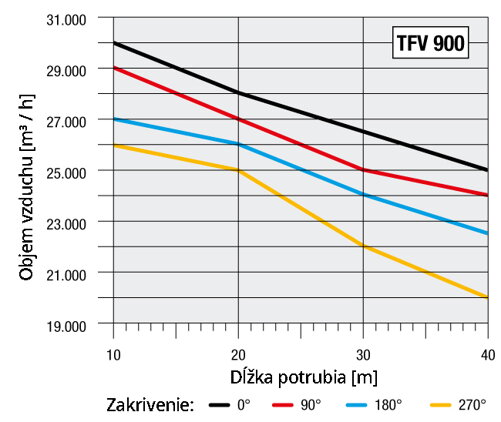

Objem vzduchu vo vzťahu k dĺžke potrubia:

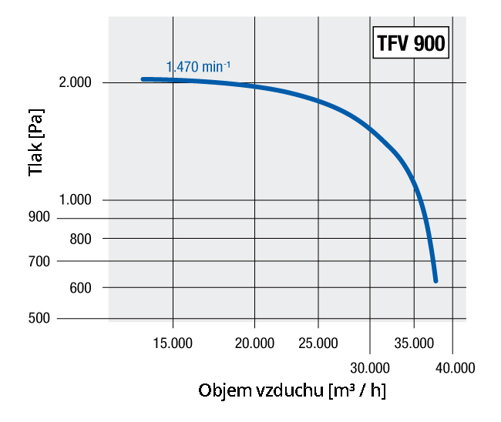

Výkonová krivka na strane tlaku:
Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 33 600 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 25 000
-Pa: 1 900
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 34
-km / h: 122,4
Ventilátor
-Rýchlosť ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2150 Pa
-Teplota dopravníka max.: 80 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 18,5 kW
-Odporúčaná ochrana: 12 A / ochranný spínač motora
-Menovitý prúdový odber: 39 A
Elektrické pripojenie
-Konektor: CEE 63 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 630 mm
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 82 dB (A)
-Vzdialenosť 3 m: 76 dB (A)
Rozmery
-Dĺžka: 1 680 mm
-Šírka: 1 810 mm
-Výška: 1 680 mm
-Váha: 450 kg
Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
| Výrobca: | Trotec |
| Prevedenie: | Radiálny |
| Hlučnosť: | 82 dB |
| Počet rýchlostí: | 1 |
| Príkon: | 18500 W |
| Diaľkové ovládanie: | Nie |
| Svetlo: | Nie |
