Odstredivý ventilátor TROTEC TFV 1200

Konečné riešenie pre ventiláciu veľkého objemu s veľmi veľkým objemovým prietokom.

32 390 € s DPH

Skladové číslo: TR1510002070

Dostupnosť Dostupnosť: Na otázku

Výrobca: TROTEC

HomeCredit - splátková kalkulačka

S nekonečne variabilným dodávacím výkonom až 45 000 m³ / h si tento ventilačný gigant definuje vlastnú triedu. Na svete neexistuje podobný mobilný vysokotlakový odstredivý ventilátor tohto typu!

Aj pri veľmi dlhých trasách prepravy vzduchu s niekoľkými zákrutami a vysokom protitlaku zaujme TFV 1200 svojou extrémne vysokou kapacitou pre prepravu vzduchu, a to aj pri vzdialenostiach hadíc 100 metrov.

Agresívne prostredie nemá vplyv na toto kvalitné zariadenie, ktoré je kompletne vyrobené v Nemecku, pretože odstredivý ventilátor je navrhnutý tak, aby bol extrémne stabilný aj v náročných podmienkach a je integrovaný do robustného oceľového krytu s práškovou farbou s vysoko odolným dvojzložkovým náterom. povrchová úprava a je necitlivý na silne znečistené ovzdušie s vysokým podielom prachu. Všetky požadované druhy ocele sú voliteľne k dispozícii.

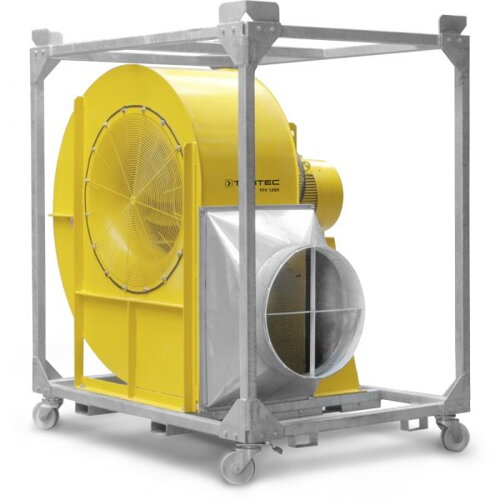

Okrem štandardnej štandardnej verzie je TFV 1200 voliteľne k dispozícii aj na obrázku, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavu. Transportný rám vám ponúka maximálnu mobilitu a je ideálny na použitie na často sa meniacich miestach.

graf vypocet
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

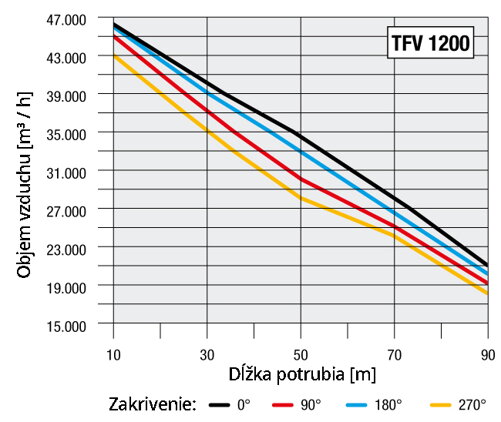

Objem vzduchu vo vzťahu k dĺžke potrubia:
objem vzduchu a dlzka hadice

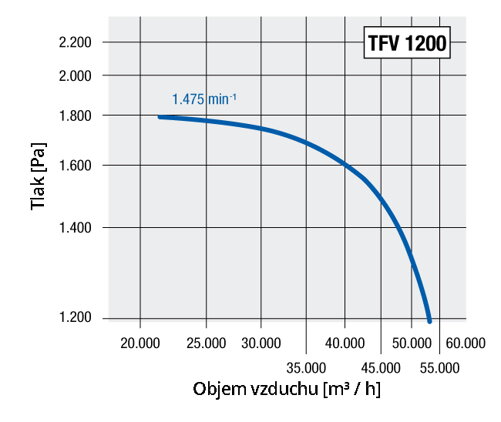

Výkonová krivka na strane tlaku:
tlak a objem vzduchu

Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 54 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 45 000
-Pa: 2 150
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 38
-km / h: 136,8
Ventilátor
-Rýchlosť ventilátora: plynulý
Tlak vzduchu
-Stupeň max.: 2650 Pa
-Teplota dopravníka max.: 80 ° C
Environmentálne podmienky
-Min. teplotný rozsah: +20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 37 kW
-Odporúčaná ochrana: 80 A / ochranný spínač motora
-Menovitý prúdový odber: 65 A
Elektrické pripojenie
-Konektor: CEE 63 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 106 dB (A)
-Vzdialenosť 3 m: 100 dB (A)
Rozmery
-Dĺžka: 1 900 mm
-Šírka: 1 400 mm
-Výška: 1 800 mm
-Váha: 750 kg

Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík

Výrobca: Trotec
Prevedenie: Radiálny
Hlučnosť: 106 dB
Príkon: 37000 W
Diaľkové ovládanie: Nie
Svetlo: Nie
