Odstredivý ventilátor TROTEC TFV 100 EX

Ideálne pre dlhé cesty prepravy vzduchu v ochranných zónach Ex s vysokým protitlakom.

7669 € s DPH

Dostupnosť Dostupnosť: OKTÓBER 2021

Výrobca: TROTEC

HomeCredit - splátková kalkulačka

TFV 100 EX je optimálnym riešením ventilátora pre všetky aplikácie vetrania v zónach ochrany EX s vysokým protitlakom, aké sa vyskytujú na dlhých dopravných trasách pomocou niekoľkých vzájomne prepojených hadíc na prepravu vzduchu. Na rozdiel od axiálnych ventilátorov dodáva tento výkonný radiálny ventilátor vzduch kolmý na os obežného kolesa podľa princípu odstredivky, v ktorej je vzduch tlačený smerom von a stlačený v špirálovitom kryte.

Odstredivý ventilátor navrhnutý podľa smernice ATEX 2014/34/EU je integrovaný v robustnom oceľovom puzdre s práškovým nástrekom s vysoko odolným dvojzložkovým povlakom, vďaka čomu je mimoriadne odolný aj proti agresívnym podmienkam prostredia. Všetky požadované druhy ocele sú voliteľne k dispozícii.

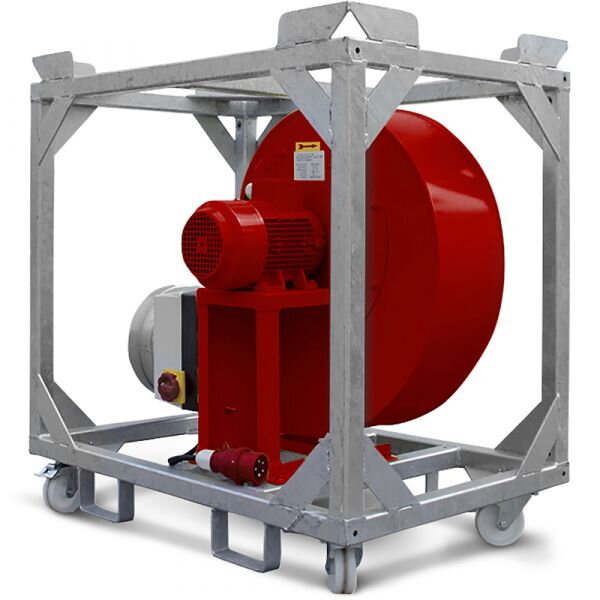

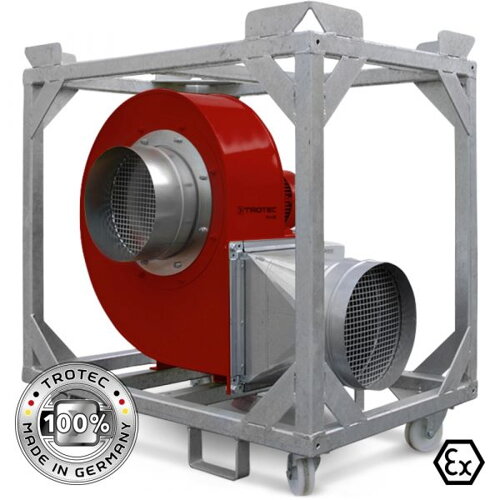

Okrem bezrámovej štandardnej verzie môžeme dodať aj TFV 100 EX, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele a s robustnými transportnými kolesami, ktoré vám ponúkajú maximálnu mobilitu a sú ideálne na použitie na často sa meniacich miestach.

Spínače, káble a vidlice TFV 100 EX sú schválené na použitie tam, kde existuje riziko výbuchu. Pre rozšírenie spojenia je možné dodať aj vhodné spojovacie zástrčky, ktoré sú schválené pre použitie v zónach 1, 2, 21 a 22.

graf vypoctu
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

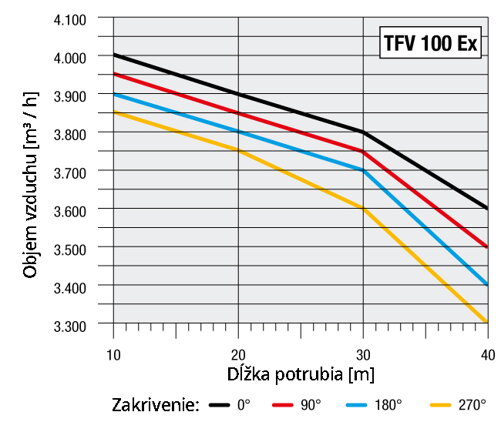

Objem vzduchu vo vzťahu k dĺžke potrubia:
objem vzduchu a dlzka hadice

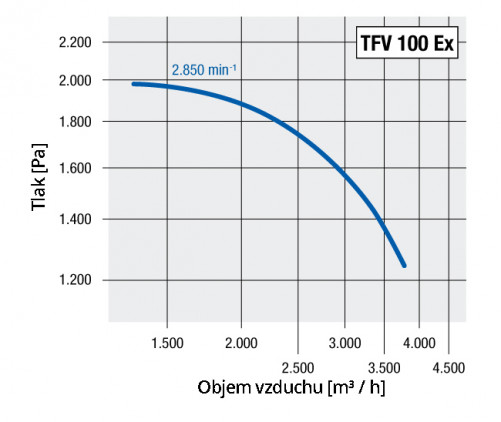

Výkonová krivka na strane tlaku:
tlak a objem vzduchu

Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 4 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 2 000
-Pa: 2 020
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 17
-km / h 61,2
Ventilátor
-Úrovne ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2 800 Pa
-Teplota dopravníka max.: 60 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 2,2 kW
-Odporúčaná ochrana: 10 A
-Menovitý prúdový odber: 7,8 A
Elektrické pripojenie
-Konektor: CEE 16 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 300 mm
-Hrdlo výfuku. 300 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 87,5 dB (A)
-Vzdialenosť 3 m: 81,5 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Trieda ochrany: II3G, T4
Rozmery
-Dĺžka: 960 mm
-Šírka: 560 mm
-Výška: 750 mm
-Váha: 120 kg

Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
