Odstredivý ventilátor TROTEC TFV 300 EX

Robustné riešenie ventilátora pre vysoký tlak v zónach ochrany pred výbuchom.

9 590 € s DPH

Skladové číslo: TR1510002032

Dostupnosť Dostupnosť: 2 až 3 týždne

Výrobca: TROTEC

HomeCredit - splátková kalkulačka

Pre svoju veľkú kapacitu prívodu vzduchu a vysoký tlak vzduchu je TFV 300 Ex vhodný pre širokú škálu ventilačných aplikácií v Ex-ochranných pásmach triedy 2, napríklad na čistenie nádrží, v prístavných zariadeniach, rafinériách, šachtách alebo silách.

Agresívne prostredie nemá na toto kvalitné zariadenie vplyv, pretože radiálny ventilátor navrhnutý v súlade so smernicou ATEX 2014/34 / EU je zabudovaný do robustného oceľového krytu s práškovou farbou s vysoko odolným dvojzložkovým náterom. Všetky požadované druhy ocele sú voliteľne k dispozícii.

Aj pri dlhých trasách prepravy vzduchu s niekoľkými zákrutami a vzdialenosťami hadíc 40 metrov zaujme TFV 300 Ex vysokou kapacitou prenosu vzduchu. Na rozdiel od axiálnych ventilátorov tento výkonný radiálny ventilátor dopravuje vzduch kolmo na os obežného kolesa podľa princípu odstredivky, v ktorej je vzduch tlačený smerom von a stlačený v špirálovitej skrini.

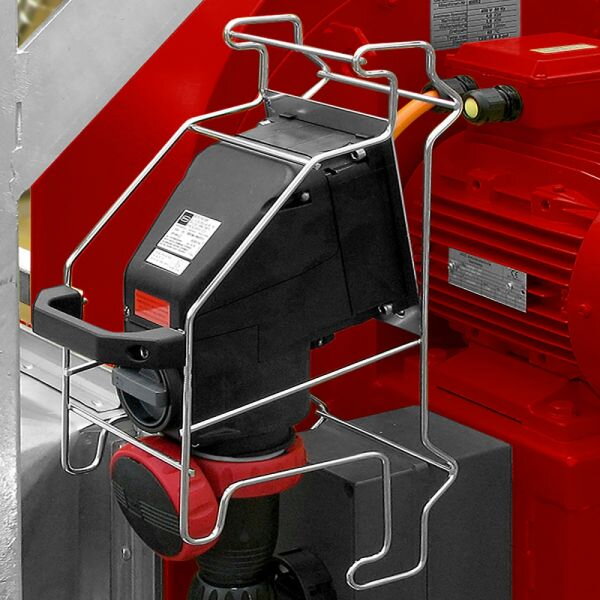

Spínače, káble a vidlice TFV 300 Ex sú schválené na použitie tam, kde existuje riziko výbuchu. Pre rozšírenie spojenia je možné dodať aj vhodné spojovacie zástrčky, ktoré sú schválené pre použitie v zónach 1, 2, 21 a 22.

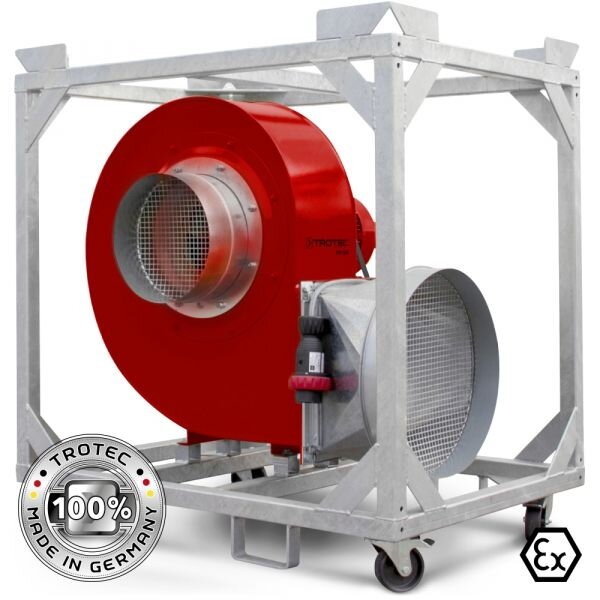

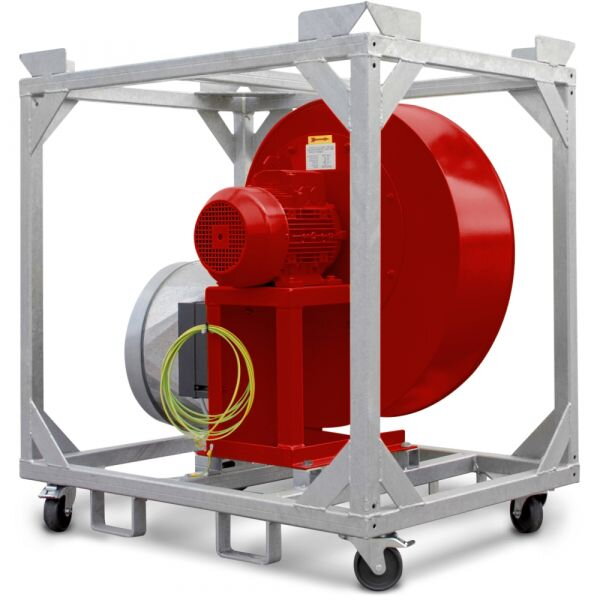

Okrem štandardnej verzie bez rámu je voliteľne k dispozícii TFV 300 Ex, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavu. Transportný rám vám ponúka maximálnu mobilitu a je ideálny na použitie na často sa meniacich miestach.

obrazok vypoctu
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

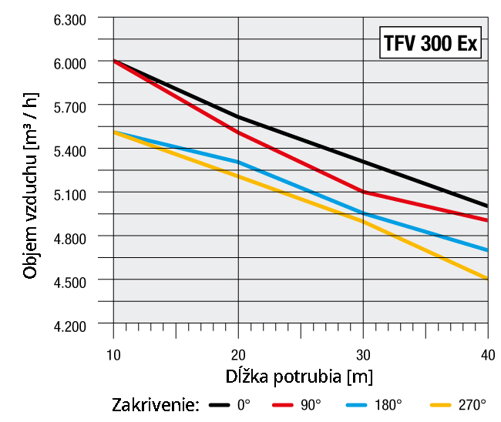

Objem vzduchu vo vzťahu k dĺžke potrubia:
objem vzduchu a dlzka hadice

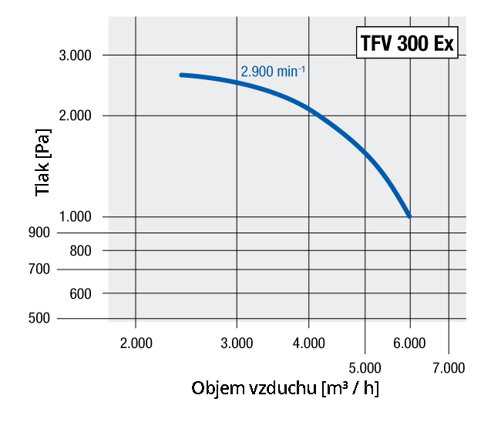

Výkonová krivka na strane tlaku:
tlak a objem vzduchu

Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 7 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 5 000
-Pa: 1 900
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 27
-km / h: 97,2
Ventilátor
-Rýchlosť ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2800 Pa
-Teplota dopravníka max.: 60 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 4 kW
-Odporúčaná ochrana: 16 A
-Menovitý prúdový odber: 8,6 A
Elektrické pripojenie
-Konektor: CEE 16 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 300 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 77 dB (A)
-Vzdialenosť 3 m: 71 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Trieda ochrany: II3G, T4
Rozmery
-Dĺžka: 1 000 mm
-Šírka: 700 mm
-Výška: 830 mm
-Váha: 150 kg

Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík

Výrobca: Trotec
Prevedenie: Radiálny
Hlučnosť: 77 dB
Počet rýchlostí: 1
Príkon: 4000 W
Diaľkové ovládanie: Nie
Svetlo: Nie
