Odstredivý ventilátor TROTEC TFV 600 EX

Všestranný vysokotlakový ventilátor pre veľké vzdialenosti prenášajúce vzduch v ochranných zónach Ex.

14200 € s DPH

Dostupnosť Dostupnosť: Na dotaz

Výrobca: TROTEC

HomeCredit - splátková kalkulačka

TFV 600 Ex je navrhnutý pre veľkú prepravnú kapacitu v chránených oblastiach Ex s vysokým protitlakom aj pri dlhých dopravných trasách cez niekoľko vzájomne prepojených hadíc leteckej dopravy.

Vďaka tomu je TFV 600 Ex ideálnym dopravníkovým ventilátorom na vetranie v Ex-ochranných pásmach triedy 2, napríklad na čistenie nádrží, v prístavných zariadeniach, rafinériách, šachtách alebo silách.

Aj pri dlhej 50-metrovej vzdialenosti hadíc s niekoľkými ohybmi zaručuje tento výkonný radiálny ventilátor vysoký objem vzduchu, pretože na rozdiel od axiálnych ventilátorov prenáša TFV 600 Ex vzduch kolmo na os obežného kolesa podľa princípu odstredivky, v ktorým je vzduch tlačený smerom von a má špirálovitý tvar.

A pretože odstredivý ventilátor, ktorý je navrhnutý v súlade so smernicou ATEX 2014/34/EU, je integrovaný do robustného oceľového krytu s práškovou farbou s vysoko odolným dvojzložkovým náterom v tomto kvalitnom prístroji, ktorý je kompletne vyrobený v Nemecku, nevadí mu použitie v agresívnom prostredí. Kryt je voliteľne k dispozícii zo všetkých požadovaných druhov ocele.

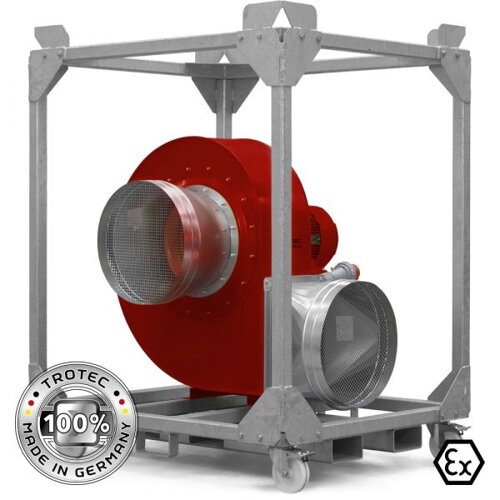

Okrem štandardnej verzie bez rámu je voliteľne k dispozícii aj model TFV 600 Ex, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavom. Transportný rám vám ponúka nielen maximálnu mobilitu pre použitie na často sa meniacich miestach, ale je možné ho aj dvakrát zložiť, aby sa šetrilo miesto počas prepravy alebo skladovania.

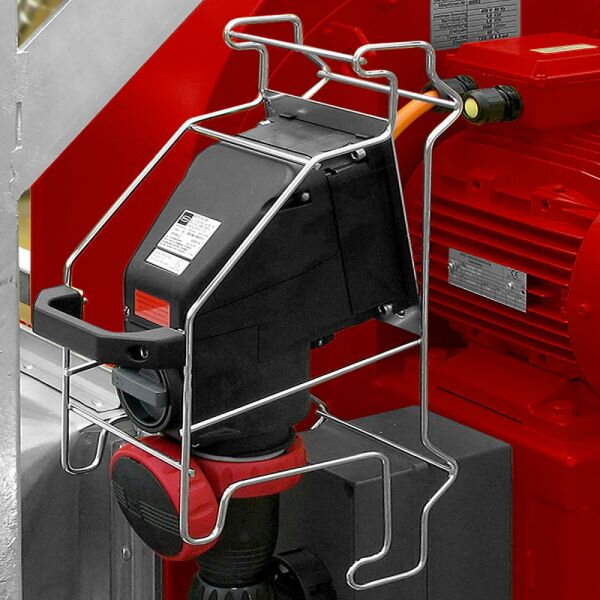

Spínače, káble a vidlice TFV 600 Ex sú schválené na použitie tam, kde existuje riziko výbuchu. Pre rozšírenie spojenia je možné dodať vhodné spojovacie zástrčky, ktoré sú schválené pre použitie v zónach 1, 2, 21 a 22.

Pre TFV 600 Ex je voliteľne k dispozícii aj kombinácia stýkača hviezda-trojuholník 18,5 kW pre zónu EX 22, 400 V, AC3, IP 55.

graf vypoctu
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.
obrazok vypočtu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

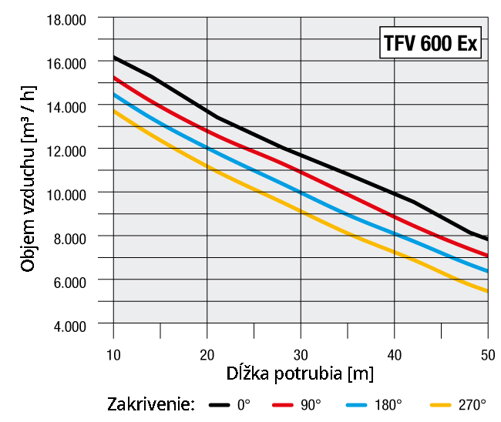

Objem vzduchu vo vzťahu k dĺžke potrubia:
objem vzduchu a dlzka hadice

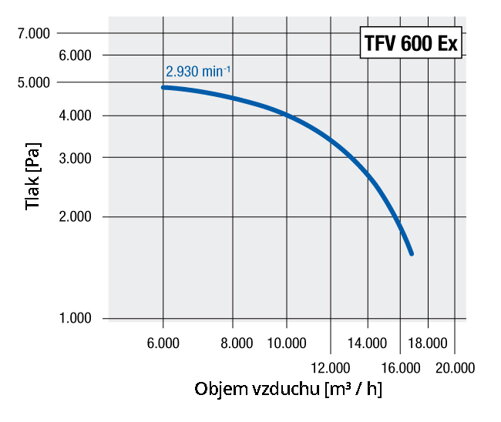

Výkonová krivka na strane tlaku:
tlak a objem vzduchu

Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 16 000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h 10 000
-Pa 4 000
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 21
-km / h: 75,6
Ventilátor
-Rýchlosť ventilátora: 1
Tlak vzduchu
-Stupeň max.: 4 900 Pa
-Teplota dopravníka max.: 80 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 18,5 kW
-Odporúčaná ochrana: 32 A
-Menovitý prúdový odber: 32 A
Elektrické pripojenie
-Konektor: CEE 63 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 600 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 84 dB (A)
-Vzdialenosť 3 m: 78 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Trieda ochrany: II 3G, T4
Rozmery
-Dĺžka: 1 305 mm
-Šírka: 1 250 mm
-Výška: 1 170 mm
-Váha: 233 kg

Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
