Či už je to veľkoobjemové vetranie potrubných systémov v Ex-ochranných pásmach triedy 2, čistenie nádrží nákladných lodí alebo stavebné práce v rafinérskych oblastiach - vysokotlakový odstredivý ventilátor TFV 900 EX navrhnutý v súlade so smernicou ATEX 2014/34. / EU, je ideálne vybavený na tieto úlohy, pretože dopravuje až 25 000 m³ / h vzduchu aj cez pripojené hadice na dopravu vzduchu na veľmi dlhých dopravných linkách s vysokými protitlakmi a je mimoriadne stabilný v náročných prevádzkových podmienkach.
Agresívne prostredie nemá na toto kvalitné zariadenie vplyv, pretože odstredivý ventilátor je integrovaný v robustnom oceľovom kryte s práškovou farbou s vysoko odolným dvojzložkovým náterom. Všetky požadované druhy ocele sú voliteľne k dispozícii.

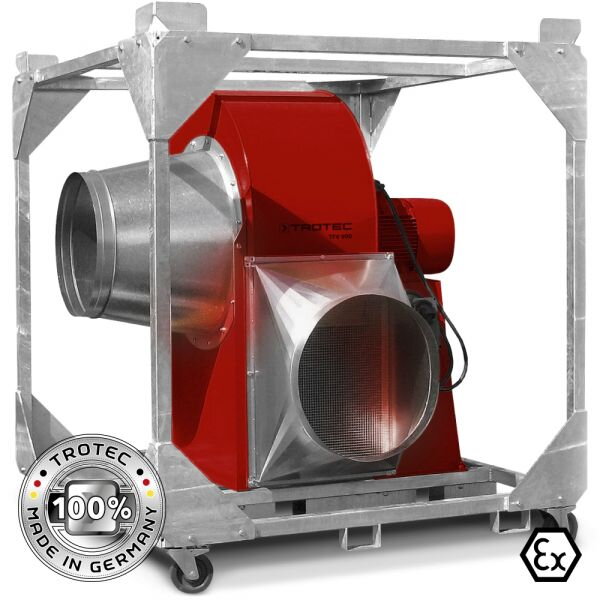

Okrem bezrámovej štandardnej verzie je k dispozícii aj TFV 900 Ex, ako je to znázornené, vrátane prídavného rámu z pozinkovanej ocele s robustnými transportnými valcami, otvormi pre vysokozdvižný vozík a rohmi na zdvíhanie žeriavu. Transportný rám vám ponúka maximálnu mobilitu a je ideálny na použitie na často sa meniacich miestach.
Spínače, káble a vidlice TFV 900 Ex sú schválené na použitie tam, kde existuje riziko výbuchu. Pre rozšírenie spojenia je možné dodať vhodné spojovacie zástrčky, ktoré sú schválené pre použitie v zónach 1, 2, 21 a 22.
Pre TFV 900 Ex je voliteľne k dispozícii kombinácia stýkača hviezda-trojuholník 18,5 kW pre zónu EX 22, 400 V, AC3, IP 55.
Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.
Objem vzduchu vo vzťahu k dĺžke potrubia:
Výkonová krivka na strane tlaku:
Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 33 600 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 25 000
-Pa: 1 900
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 34
-km / h: 122,4
Ventilátor
-Úrovne ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2 150 Pa
-Teplota dopravníka max.: 60 ° C
Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 18,5 kW
-Odporúčaná ochrana: 63 A
-Menovitý prúdový odber: 36 A
Elektrické pripojenie
-Konektor: CEE 63 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 630 mm
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 82 dB (A)
-Vzdialenosť 3 m: 76 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Trieda ochrany: II3G, T4
Rozmery
-Dĺžka: 1 770 mm
-Šírka: 1 200 mm
-Výška: 1 650 mm
-Váha: 450 kg
Vlastnosti a funkcie
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
| Výrobca: | Trotec |
| Prevedenie: | Radiálny |
| Hlučnosť: | 82 dB |
| Počet rýchlostí: | 1 |
| Príkon: | 18500 W |
| Diaľkové ovládanie: | Nie |
| Svetlo: | Nie |
